數據采集類-> 多功能模塊-> 32通道250K模擬輸入/輸出&I/O&定時器
* 標準CPCI/PCI總線板卡
* 32通道單端 ， 或16通道差分模擬量輸入，或單端差分混合輸入
* 16bit分辨率、采樣率高達250KSps
* 支持2種觸發源 ， 2種采樣時鐘，3種采集模式
* 4通道模擬量輸出
* 16bit分辨率 ， 支持靜態輸出模式
* 48路TTL數字墨輸入/輸出
* 2路32bit定時/計數器
產品描述
CHR43X03是一款包含模擬量輸入、模擬量輸出、TTL數字量輸入輸出、定時計數器的多功能數據采集卡，其強大的功能能夠滿足不同用戶的工業測量和自動化控制需求，良好的兼容性適用于各類系統配置。
性能參數
* 模擬量輸入
輸入通道： 32路 單端/16路差分/混合
分辨率： 16bit
輸入范圍： 土10V
FIFO大小： 32M x 32bit
采集速率： 1MSps
精度：采用內部時鐘： 0.05%FSR，采用外部時鐘： 0.1%FSR
輸入阻抗： 10MΩ
最大安全輸入電壓：士12V
* 模擬量輸出
輸出通道： 4通道
分辨率： 16bit
電壓輸出： 土10V
輸出阻抗：≤0.4Ω
壓擺率： 20V/uS
輸出驅動能力：3mA
* TTL數字輸入輸出
通道數量： 48通道
輸入/輸出方向：軟件編程設置
輸入電平： VIH(MIN)=2.0V，VIL(MAX)=0.8V
輸出電平： VOH(MIN)=2.4V@8mA，VOL(MAX)=0.5V
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mm x 106mm, 公差小于0.2mm
* 連接器：SCSl100 90度彎腳 母座(CHR43203、CHR43303 )
* 工作溫度： -40°C - + 85°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線板子和線纜
* CHR91007 (選配）：—頭1個SCSl100公頭 ， —頭1個SCSl100公頭 ， 線長1米
* CHR92004 (選配）： SCSl100端子板， 母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT
* CHR43203：CPCI總線 32通道250K數據采集多功能模塊

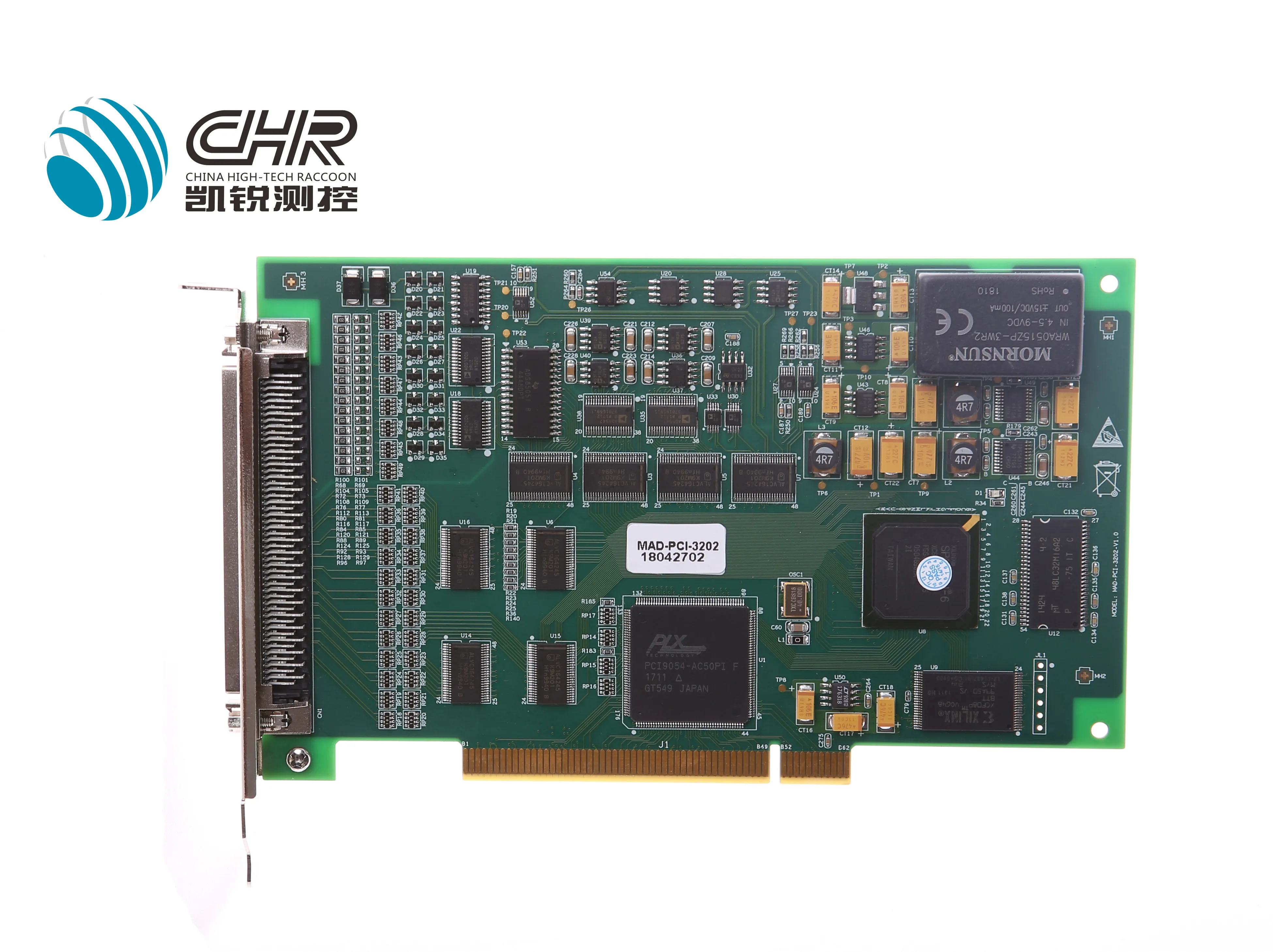

* CHR43303：PCI總線 32通道250K數據采集多功能模塊
